前  言

非常感谢贵公司及您选用本公司的产品，请在安装和使用风机前认真阅读本手册，这将有助于您避免一些由于储存、安装、操作和维护不当而引起的设备损坏，以保证风机长期安全、高效的运行。

风机的安装、使用和维护应由专业的技术人员来操作。

请注意：

1 设备运至现场时，请现场收货人员对所供设备主机、安装附件及随机文件的型号、数量、外观等逐一检查，并于送货单签字确认，发现损坏或缺失请立即通知供应商。

2 设备送达现场后，须严格按照《存放指南》妥善保管，严禁任何踩踏或撞击，否则可能引起设备损坏并导致保修失效；

3 设备的安装，操作和维护应由专业的技术人员来进行，试运行前不得给设备通电。

1 存放指南

用户订购的所有产品供应到达现场后，由于现场因素导致不能立即进行安装，必须存放一段时间才能投入安装的，需按照下列要求保管储存：

1.1 所有产品、安装附件及控制附件都必须在室内储放保管

1.2 应储存在干燥、清洁及无腐蚀性气体的库房中，以确保风机主轴、轴承、涡壳不受腐蚀

1.3 在无有效排水设施的临时仓库存放风机产品，须用垫高整个包装，所垫高度不低于10cm；

1.4 可堆码存放的风机及附件，其堆码层数不得高于设备外包装的堆码标志限定

1.5 风机有金属零部件外露机械加工面的，需定期检查及更换涂抹于表面的防锈蚀油脂，防止加工面锈蚀

1.6 风机在长期存放过程中，应定期用手转动风机叶轮及电机轴，在难以避免的潮湿的、灰尘多的储存环境中，每个月就需转动一次，在正常条件下每三个月转动一次，以保证风机叶轮及电机轴转子的动静平衡度.

注意：由于不正确的储存保管引起设备受损将导致合同质保条款失效！

2 三相异步电动机接线图

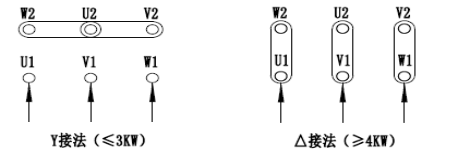

2.1单速风机接线方法：一般情况下,所配电机功率在4KW以下为Y形接法，4KW(包括4KW)以上为Δ接法。

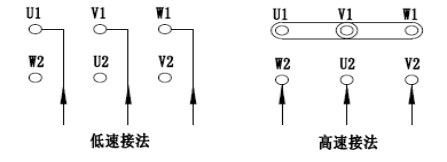

2.2 双速风机接线方法：本公司双速风机所配双速电机其定子绕组为△/YY(或者Y/YY)。

双速风机控制原理：本公司双速风机所配电机其定子绕组为△/YY(或者Y/YY)接法，调速基本原理通过改变电机定子绕组间的连接方式，使其改变级数以达到调速目的，低速工作时为△（或Y）方式，高速工作时为YY方式。风机电控箱所配的断路器，保护装置及其他电器元件，必须按风机额定容量正确合理选用。

3 预开检查

3.1  切断主电源和所有辅助电源；

3.2  检查风机内部，确保无安装工具及辅料遗留；

3.3  检查并紧固所有联接螺栓；

3.4  风机与电机都可靠接地；

3.5  叶轮能够自由转动，无明显不平衡；

3.6  根据电机铭牌或接线盒内提供的接线图，确保电机接线正确；

3.7  确认所有电机保护装置有效。

3.8  只有上述3.2~3.7项全部通过专人检查签字后，风机才能通电进入试运行状态；

3.9  风机预开检查确认表见附件《风机预开检查确认表》。

4 试运行

4.1  通电前用兆欧表对电机相与相、相与地的绝缘电阻，确保电机绝缘良好；

4.2  保证输入电压为电机所需电压；

4.3  初次通电时应采取点动方式，即“一转即停”，根据风机本身的转向标记，确定风机转向正确；

4.4  三相电机反转，将三相电源线的任意二相对换即可，如是单相电机反转，请参照电机接线图正确接线；

注意：风机反转可能会导致电机烧毁！

4.5  再次启动，达到额定转速后，须检查确认以下几项运行实况：

4.5.1 无异常振动；

4.5.2 无异常噪音；

4.5.3电机三相运行电流平衡且低于额定电流；

如发现任何问题，请立即切断电源，并按第3.2、3.3、3.5、3.6、3.7项重新仔细检查，排除引起任何故障的原因。

4.6  最初连续运行八小时后，应关机并检查以下事项：

4.6.1所有的紧固件有无松动，如有予以锁紧；

4.6.2电机的温升有无异常，如有分析原因予以排除；

5风机的启动和调试

5.1风机允许全压起动或降压起动，但应注意，全压起动时的电流为5-7倍的额定电流。降压起动转距与电压平方成正比，当电网容量不足时，应采用降压起动。（当功率大于11KW时，宜采用降压起动。）

5.2试车时人数不少于两人，一人控制电源，一人观察风机运转情况，发现异常现象立即停机检查；首先检查旋转方向是否正确；风机过程中，应检查各相运转电流是否平衡，电流是否超过额定电流；若有不正常现象，应停止检查。运转五分钟后，停机检查风机是否有异常现象，确认无异常现象再开机运转。

5.3 双速风机试车时，应先起动低速，并检查旋转方向是否正确；起动高速时必须待风机静止后再起，以防高速反向旋转，引起开关跳闸及电机受损。

5.4 风机达到正常转速时，应检测风机各相输入电源是否正常，风机的运行电流不能超过其额定电流。若运行电流超过其额定电流，应检查供给风机的电压是否正常。

5.5 对离心风机和风机箱，所需电机功率是指在特定工况下，加上机械损失与应有的储备量而言，并非出风口全开时所需的功率，如风机的出风口不接管道或未加外界阻力而进行空运转，则电机有烧毁的危险，为了安全起见，应在风机的出口或入口管道加上阀门，起动风机时关闭，运转后将阀门慢慢开启，打到规定工况为止，并注意风机电流是否超过规定值。

6维护常识

注意：维护应由专业技术人员在关机后锁断该风机所有电源后，进行工作；用户应就每台设备建立维护周期表，并由专人记录保管。

6.1 电机

    定期（六月/次，粉尘较多环境三月/次）清洁电机表面上的积聚灰尘，确保电机散热良好；全部免润滑。

6.2 叶轮

6.2.1 定期清洁叶轮（六月/次，如气流中粉尘较多，须缩短清洁周期），油脂、灰尘的积聚和杂物的缠绕引起叶轮失去动平衡，导致产生噪音、振动、能量损失和过早报废；

6.2.2 检查叶轮固定与电机轴上的锁紧螺钉，确保紧固。

6.3 在进行维护工作时，风机的启停应由维护人员掌控！

6.4 每次维护工作完成后，须按第3章“预开检查”重新检查风机。

7 常见故障排除

8质保条款

8.1 保修条款：

  江苏领灿通用设备有限公司承诺针对本公司生产的产品，进行自出厂日期起为期一年的质量保证。如在质保期内出现产品质量问题，我公司将仅对发生质量问题的零件进行维修或更换，除此之外本公司并不承担其他任何费用和损失。

8.2 限制和免除责任条款（上述保修条款不包含由下列原因导致的维修或更换）；

8.2.1产品运行实际工况偏离合同约定条件（包括但不限于温度、腐蚀性、气体成分、电源、系统阻力等）；

8.2.2产品野蛮装卸、现场存放保管不当引起设备损坏

8.2.3维护不当、现场事故、未进行过热保护或长期反向运转等

8.2.4严重违反≤安装操作及维护手册≥要求造成的设备损伤；

8.2.5未经许可的产品拆解后再组装或改造；

8.2.6产品序列号被更改、被去除或不正确。

注意：每台风机的铭牌上都标有唯一的生产序列号，该信息能帮助生产厂家更快提供服务及供应零配件，请记录保管该信息。
