（1） 风阀产品的安装维护使用说明

1存放指南

用户订购的所有产品供应到达现场后，由于现场因素导致不能立即进行安装，必须存放一段时间才能投入安装的，需按照下列要求保管储存：

1.1、 所有产品、安装附件及控制附件都必须在室内储放保管；

1.2、 应储存在干燥、清洁及无腐蚀性气体的库房中，以确保设备不受腐蚀；

1.3 、在无有效排水设施的临时仓库存放产品，须垫高整个包装，所垫高度不低于10cm；不得在长期潮湿环境下存储，以免机构短路、脱焊、生锈。

1.4、严禁空载接电，减少空打；

1.5、可堆码存放的设备及附件，其堆码层数不得高于设备外包装的堆码标志限定

注意：由于不正确的储存保管引起设备受损将导致合同质保条款失效！

2风阀技术性能简介

一、防火阀（70℃防烟防火阀）

1、构成及技术性能要求：

主要部件包括阀门、叶片、叶片轴、轴套、温度熔断器、控制器等。

2、阀体和叶片均为钢板质，叶片经过冲压成形，阀体经过机械加工而成，选用铜质轴套，采用性能可靠的温度熔断器、电控执行器。失火时外壳、叶片应能防止变形失效，其板材厚度不应小于1.8mm。转动件应采用镀锌铁件等防腐蚀的金属材料制作，并应转动灵活。熔件为消防部门认可的标准产品，其熔品温度符合设计规定。防火阀、排烟防火阀结构坚固、动作灵敏、性能可靠，可满足不同送风面积、不同风压和环境温度要求，是技术先进、可靠的成熟产品。

3、适用：防火阀通常被安装在通风管道上，平时阀门常开，气流温度达到70℃时，阀门关闭，可设置连锁加压风机关闭。

4、性能：

Ø 温度到70℃时，温度熔断器动作，阀门靠拉簧力关闭。

Ø 电动、手动关闭，手动复位。

Ø 阀门关闭后，可发出电讯号。

5、使用寿命：

除叶片轴和轴套、密封条及转动部分可能在正常寿命期间更换外，其余的材料和部件，温度熔断器（易熔片）、控制器等部件在正常情况下运行不少于10年，防火阀主要部件的使用年限为：阀体15年；叶片15年；叶片轴20年，控制器15年。

二、排烟防火阀（280℃排烟防火阀）

排烟防火阀，适用于有排烟防火要求的通风空调系统的风管上，一种是平时阀门处于常开状态，当火灾发生时，操作装置在温度熔断器，电讯号DV24V或手动作用下动作，将阀门关闭，切断火势和烟气沿风道蔓延的通路，可设置连锁消防排烟风机关闭。另一种是排烟防火阀（常闭排烟阀）应用于排烟系统的管道上或在排烟风机的吸入口处，平时阀门常闭，火灾发生时，操作装置在电讯号DC24V或手动作用下将阀门打开，进行排烟，可设置连锁消防风机启动。

阀门安装使用后，应根据有关消防安全管理的要求，定期进行检查，一般一年不得少于一次，并对检查结果做记录。

三、防火调节阀（70℃防火调节阀）

适用：FHT系列防火调节阀通常安装在通风管道上，平时阀门常开，阀门叶片可在0～90℃内五档调节，当气流温度达到70℃时，阀门关闭。

性能：温度到70℃时，温度熔断器动作，阀门靠拉簧力关闭。

手动关闭、手动复位。

手动改变叶片开启角度。

阀门关闭后，可发生电讯号。

四、风量调节阀

A)概述

在空调系统管道中，风量调节阀用来调节支管的风量，已可用于新风与回风的混风调节，该阀分为手动和电动两种，按密封性来分，还可分成密闭型和普通型两种。电动式可以实现自控调节风量。调节阀的叶片为多叶对开式，蝶阀为单叶片形式。

B)调节阀的特点：

1、 结构新颖，造型美观，技术精度高。调节阀接管尺寸与全国通风管道标准化规定的风管尺寸相同。

2、 简易式滚动轴承，转动轻便灵活。调节阀叶片为对开式，在通风空气净化系统中作为调节阀优越于平行形式的阀门（即顺开式）。

3、 流线型色卷叶片，刚度好，气流阻力小，不易粘结灰尘纤维。密闭式对开多叶调节阀既可做调解用又可做密闭用，适用于有开启要求的系统上。例如空调系统上的新风阀和排风阀，同样适用于仅做调解用或既有密封要求的系统上的一、二次回风阀等。

4、 部分零件的材料采用不锈钢板或普通钢板浸涂油漆，同时传动零件均封闭在内，不易生锈，腐蚀，延长使用寿命。电动对开多叶调节阀，采用ZAJ电动执行器。

C)电动调节阀执行器

电动执行器的主要技术指标

输出轴的力矩         1.4Kg/m

输出轴的有效转角     90⁰

输出轴               90⁰   30秒

电源电压             24伏

重量                 3Kg

3电动执行器接线图

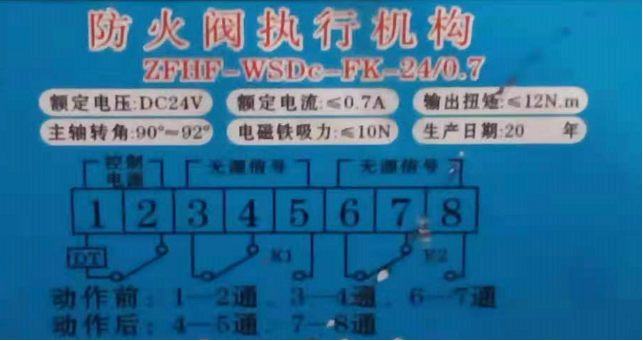

一般在电动执行器上可以找到接线说明，以如下品牌70℃，280℃常开电动防火阀执行机构说明为例：

1、阀门设置为常开位置；

2、1,2接24V控制电源，控制阀门电动关闭；

3、关闭动作后，3,4不通，4,5接通，6,7不通，7,8接通；

4、7,8可接位置监控（阀门关闭状态），3,4可连锁风机关闭；

其他类型的电动风阀可依据相似原理及所需风阀功能进行接电，或向供货厂家咨询。

4安装维护常识

注意：安装维护应由专业技术人员在进行工作；用户应就每台设备建立维护周期表，并由专人记录保管。

一、安装常识：

1、电动风阀可与加压风机、排烟风机、新风机联锁。

2、阀门的操作机构一侧应有不小于200mm 的净空间以利检修。

3、安装阀门前必须检查阀门的操作机构是否完好，动作是否灵活有效。

4、防火阀应安装在紧靠墙或楼板的风管管段中，防火分区隔墙两侧的防火阀距墙表面不应大于200mm，防火阀两侧各2.0m范围内的管道及其绝热材料应采用不燃材料。

5、风阀应单独设支吊架，以防止发生火灾时管道变形影响其性能。

6、防火阀的熔断片应装在朝向火灾危险性较大的一侧，必须按照气流指示方向安装。

二、维护常识

1、风阀的电动机构不允许长期处于风刮雨淋、烈日暴晒、潮湿的环境，以免电动机构失灵；

2、电动风阀在调试合格后的180天应进行一次检验和保养，其内容如下：

2.1、清除机构表面灰尘、污垢

2.2、拧紧机构主轴固定螺钉以及安装螺钉

2.3、检查电磁铁、微动开关以及线路是否有破损、脱焊、老化、失灵等不良现象，若有必须及时修复

2.4、打开盖子，将转动部件涂上黄油

2.5、维护保养后重新通电调试一次，如有必须及时修复或者更换相关部件

5质保条款

5.1 保修条款：

  江苏领灿通用设备有限公司承诺针对本公司生产的产品，进行自出厂日期起为期一年的质量保证。如在质保期内出现产品质量问题，我公司将仅对发生质量问题的零件进行维修或更换，除此之外本公司并不承担其他任何费用和损失。

5.2 限制和免除责任条款（上述保修条款不包含由下列原因导致的维修或更换）；

5.2.1产品运行实际工况偏离合同约定条件（包括但不限于温度、腐蚀性、气体成分、电源、系统阻力等）；

5.2.2产品野蛮装卸、现场存放保管不当引起设备损坏

5.2.3维护不当、现场事故、未进行过热保护或长期反向运转等

5.2.4严重违反本手册要求造成的设备损伤；

5.2.5未经许可的产品拆解后再组装或改造；

5.2.6产品序列号、铭牌等设备标识被更改、被去除或不正确。
